Проектирование системы электронного документооборота

На основании проведенного анализы было решено выполнить проектирование и разработку системы электронного документооборота для Енапаевской СОШ. До начала разработки был проведен опрос сотрудников школы, чтобы понять их требования к системе электронного документооборота. Концептуальный проект будущей модели был оформлен в виде диаграмм Use-Cases, как наиболее точно отражающих потребности пользователей в системе. Контекстная диаграмма показана на рис. 6.

Рис. 6. Контекстная диаграмма use-case документооборота

Как видно из рис. 6, в новой системе документооборота остаются те же акторы, что и в старой системе – внешние источники, сотрудники, секретарь и администрация. Однако в новой системе они будут работать с новым актором – ИС «Документооборот». Определим основные варианты использования (см. рис. 7)

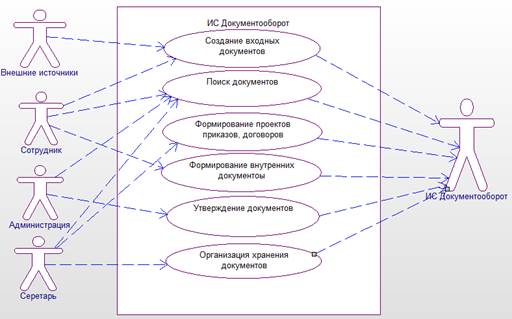

Рис. 7. Варианты использования системы документооборота (TO-BE)

В таблице 8 приведены описания прецедентов.

Таблица 8 – Описания прецедентов

На рис. 8, 9 показана контекстная диаграмма и ее декомпозиция новой системы документооборота.

Рис. 8. Контекстная диаграмма процесса документооборота (ТО-ВЕ)

Рис. 9. Декомпозиция контекстной диаграммы процесса документооборота (ТО-ВЕ)
